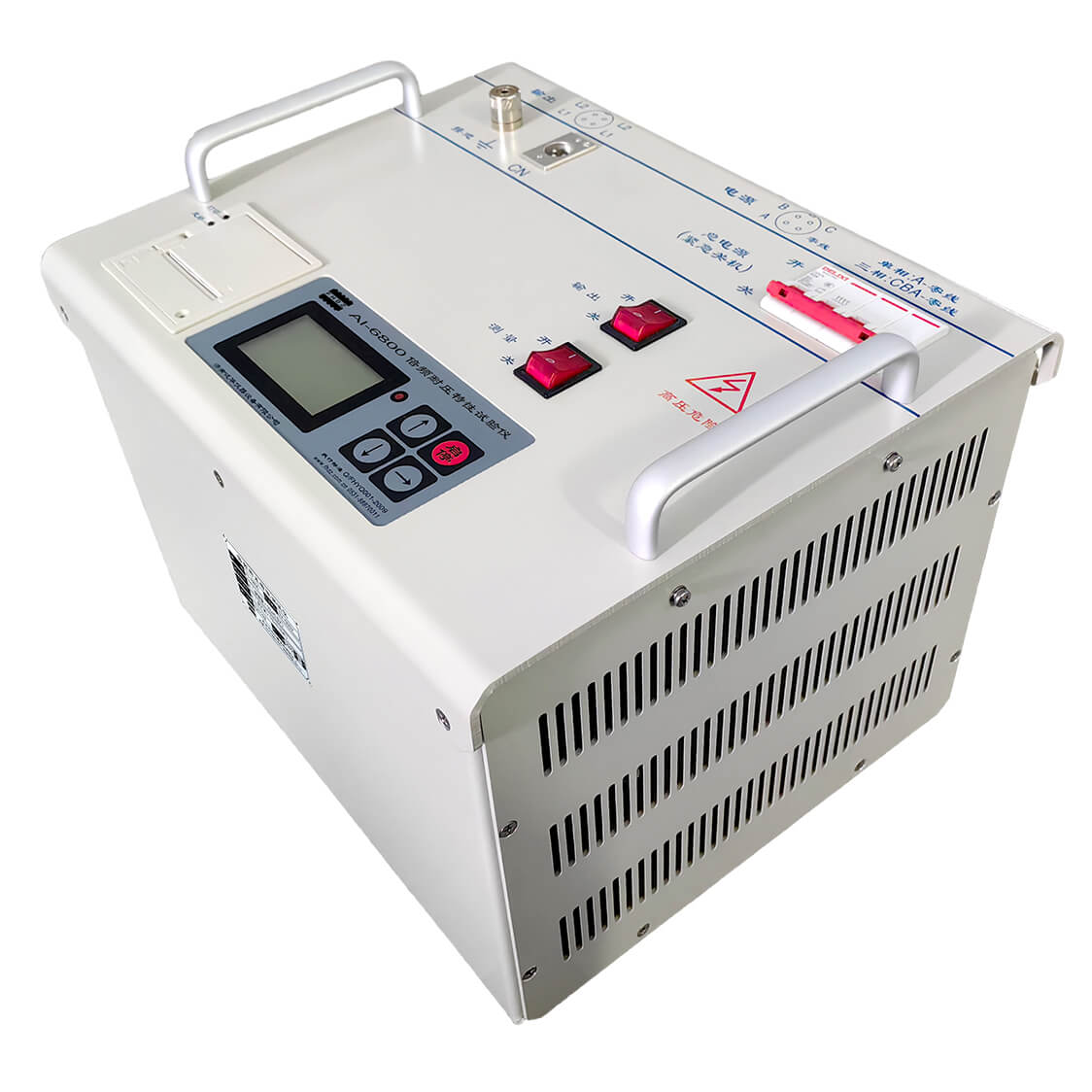

AI-6800倍频耐压特性试验仪

AI-6800倍频耐压特性试验仪

16kVA大功率、精度、稳定

▪ 精度高

▪ 全自动

▪ 一体化

▪ 数字化

▪ 稳定

咨询热线

0531-88870011


产品简介

AI-6800倍频耐压特性试验仪,可在40~200Hz频率范围内调节,替代三倍频变压器用于220kV以下电压互感器的感应耐压试验。仪器带有高压检测接口,外接标准电容可以控制高压防止容升。仪器具有多种功能,除了感应耐压试验外,还能用于电压互感器空载电流或励磁曲线测量,或者用做交流电源。仪器为一体化结构,内置变频电源、隔离变压器和测量控制电路。采用数字技术,全自动智能化测量,操作十分简便。


产品特点

▪ 用于耐压试验时,设定低压频率、电压、电流和时间即可。如果连接了高压标准电容,需要增设一个高压电压。启动后仪器自动升压、加压和降压。

▪ 用于励磁测量时,最多可以设20个测量点,测量结束可自动打印数据和曲线,也可以将测量数据存入机内。

▪ 用作电源时,仪器首先升压到设置点,之后还可以手动调节电压电流。

▪ 低压保护:误接380V、电源波动或突然断电,启动保护。

▪ 采用限压限流控制算法,调压迅速准确。

▪ 接地保护:仪器接地不良使外壳带危险电压时,启动保护。

▪ 内部保护:出现过压过流,或内部温度过高时,启动保护。

▪ 电流保护:测试过程中,电流出现异常变化时,启动保护。

▪ 防误操作:电压、电流实时显示,声光报警,菜单简洁,多次按键确认。

▪ 仪器采用全数字化设计,实现了高精度、高可靠和稳定性。


技术参数


输出容量 16kVA
输出电压 0V~500V,连续可调Ω
升压方式 手动或自动升压
输出稳定度 ≤1%
电压设置 分辨率0.1V
电压精度 ±(设定值×1%+0.5V)
电流设置 分辨率0.01A
电流精度 ±(设定值*1%+0.05A)
频率范围 40~200Hz,正弦波测量
波形失真 <2%
频率设置 分辨率0.1Hz
数据类型 均方根值
输入电源 单相220V±10%,50Hz或60Hz;市电或发电机供电
通讯接口 RS232或选配蓝牙
仪器体积 340×260×270mm(长×宽×高)
仪器重量 28kg
环境温度 -10℃~50℃
相对湿度 <90%,不结露
